新聞中心 / News Center

你所在的位置:首頁 > 常見問題

單三相軌道式電表安裝圖

發表時間:2020-08-31 16:34:52 | 點擊:8626次

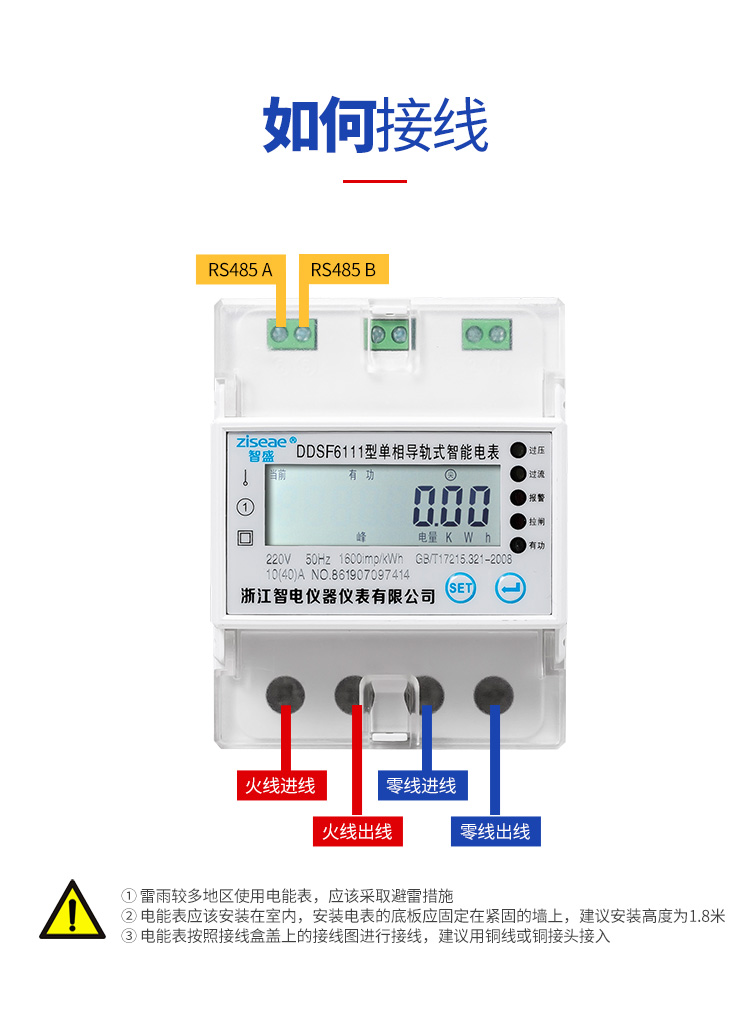

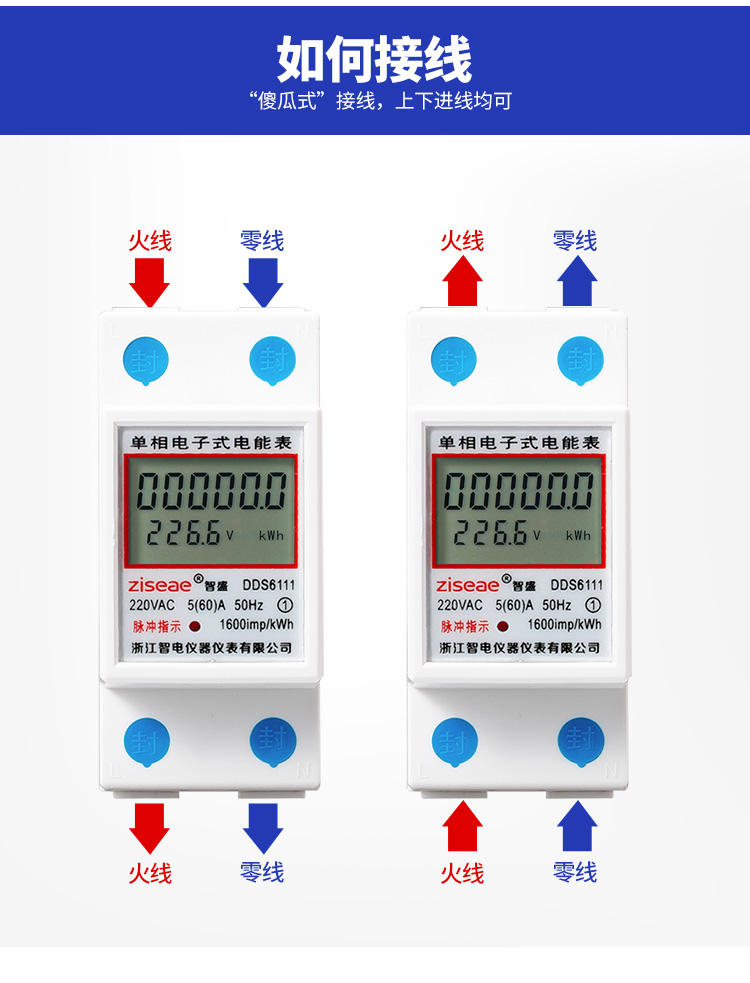

家庭用電能表都是單相電bai能表,單相電表從左到右有四個du接線端依zhi次為1、2、3、4。接線方法為:1和3分別接dao上輸入電能表的火線和零線端,2和4分別接上輸出電能表的火線和零線端,叫做“兩進兩出”的接法,接線如下圖:(常說的所謂:1、3進2、4出),單相導軌式電表的接線方式有區別老式背掛式電表,具體接線方式如下:

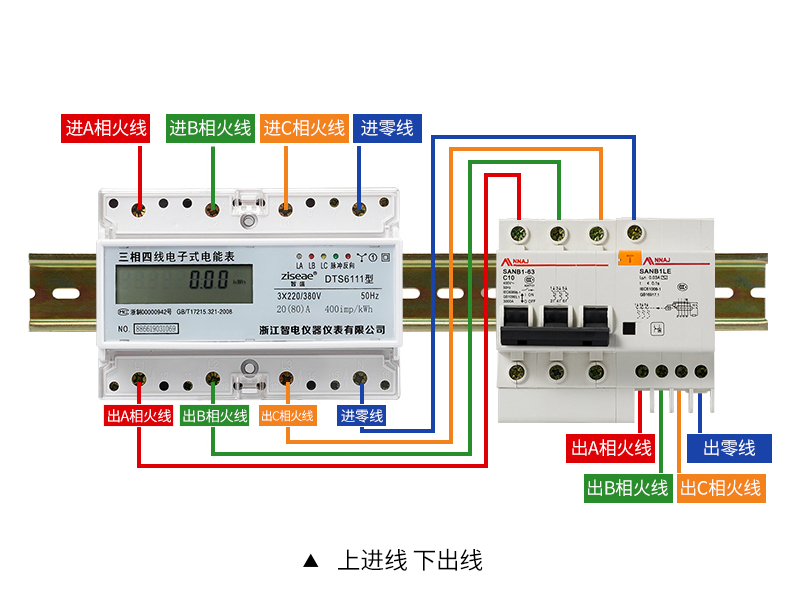

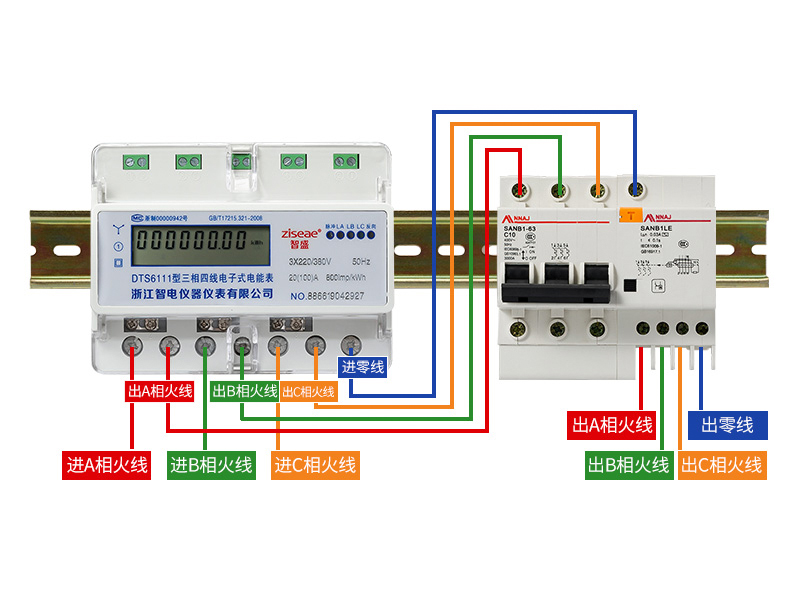

三相四線制,在低壓配電網中,輸電線路一般采用三相四線制,其中三條線路分別代表A,B,C三相,另一條是中性線N或PEN電源側的中性點接地,則中性線也稱為零線(老式叫法,應逐漸避免,改稱PEN,如果不接地,則從嚴格意義上來說,中性線不能稱為零線)。在進入用戶的單相輸電線路中,有兩條線,一條我們稱為相線L,另一條我們稱為中線N,中線正常情況下要通過電流以構成單相線路中電流的回路。而三相系統中,三相平衡時,中性線(零線)是無電流的,故稱三相四線制;在380V低壓配電網中為了從380V線間電壓中獲得220V相間電壓而設N線,有的場合也可以用來進行零序電流檢測,以便進行三相供電平衡的監控。三相導軌式電表的接線方式有區別老式背掛式電表,具體接線方式如下:
